儀器簡介：

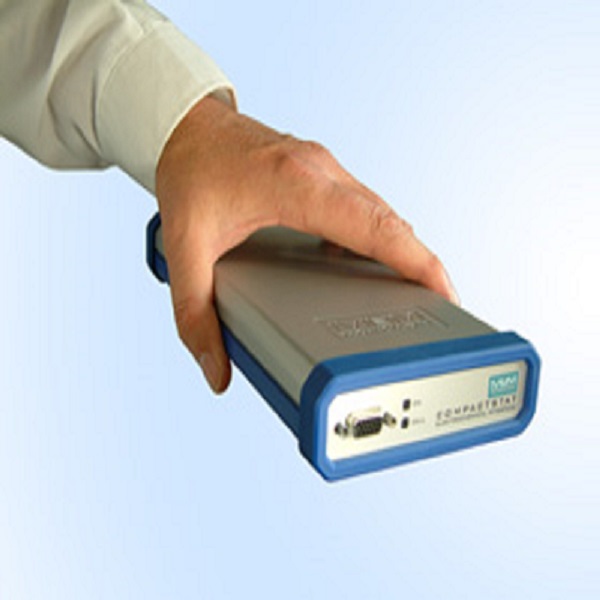

一款便攜式設計電化學工作站，性能卻沒因此降低，同樣適用于實驗室長期穩定測量！
2015年全面升級24bits超高分辨率！
一、CompactStat.h技術參數：
電流： | ±30mA |
輸出電壓： | ±10V |
施加電位范圍： | -10V-10V |
電流范圍： | ±1pA-±10mA |
測量電流分辨率： | 所選電流范圍的0.00006%，*小0.6aA |
施加電流分辨率： | 0.00013% |
施加電流精度： | 0.2% |
電位范圍： | ±0.4mV-±10V |
測量電位分辨率： | 所選電位范圍的0.00001%，*小0.07nV |
交流阻抗頻率范圍： | 10μHz-3MHz |
二、主要功能：
1. 交流阻抗擬合軟件：
的交流阻抗擬合軟件，只需要用鼠標下拉元件符號即可組成等效電路，擬合時可以自動計算初始值。
2. 計時方法：
可設置多255個不同電位/電流，多進行65535次循環。
3. 混合模式：
“混合模式-Mixed mode”測量方法，可將多255個電信號任意組合，進行自動測量。
可任意施加五個不同信號：電位階躍、電流階躍、電位掃描、電流掃描、開路電位，并在施加
階躍/掃描信號的同時測量交流阻抗（內阻）。多個記錄2e+7個數據點。
4. 恒電位間歇滴定PITT和恒電流間歇滴定GITT
在混合模式方法中，引入恒電位間歇滴定法PITT和恒電流間歇滴定法GITT，用來測量鋰電池中的擴散系數等。
5. 電化學噪聲：
所有型號都已經內置一個電化學噪聲ECN模塊，軟件中包括多種電化學噪聲分析方法：
* 電流噪聲分辨率0.15fA，電位噪聲分辨率16/40nV。
* 時域分析方法，F(xiàn)FT頻率域分析方法，趨勢去除(Trend removal)功能。
6. 腐蝕專用方法：
Ivium除線性掃描、交流阻抗和電化學噪聲等測量方法之外，還專門設計了一套完整的腐蝕測量方法：
1). 極化曲線 2). 極化電阻 3). 塔菲爾曲線 4). 動電位極化 5). 循環極化 6). 電偶電流
三款增強型 | 大電流 | 大輸出電壓 | 交流阻抗頻率范圍 |
CompactStat.h20250 | 250mA | 20V | 10μHz-3MHz |
CompactStat.h10800 | 800mA | 10V | 10μHz-3MHz |
CompactStat.h10030 | 30mA | 100V | 10μHz-3MHz |
強大的電化學噪聲分析功能：
時域分析方法：腐蝕電流、點蝕和局部腐蝕指數、腐蝕電阻
FFT頻率域分析方法：電流和電位噪聲的FFT譜圖，阻抗譜圖，腐蝕電阻等。
MEM（熵法）頻域分析。
自選浮地和非浮地連接。
USB供電模式。
具有所有的電化學方法和交流阻抗方法，更的交流阻抗擬合軟件。
更寬的交流阻抗頻率范圍：10uHz-3MHz。
混合模式-Mixedmode測量方法，將*多255個電信號任意組合，
進行自動測量，可任意施加五個不同信號，包括：電位階躍、電流階躍、電位掃描、
電流掃描、開路電位，并在施加階躍/掃描信號的同時測量交流阻抗（內阻）。
太陽能材料光電化學性能：I-V曲線和光電流測量，擬合模型，
功率點、填充因數和轉換效率等參數。
三、主要特點：
1. 電流分辨率和電位分辨率：
低電流檔1pA之內0.06aA的電流分辨率和0.15nV的電位分辨率，是所有同類儀器中高的。。
2. 循環伏安和線性掃描的大速率：
標準配置可達10000V/s，并可擴展至10MV/s（需FastScan模塊）。
3. 計時方法的大取樣頻率：
標準配置可達100kHz（即小取樣間隔10μs)，可擴展至20MHz（即小取樣間隔50ns)（需FastScan模塊）。
4. 交流阻抗頻率：
CompactStat.h的交流阻抗頻率高可達3MHz，高頻更適合固體材料阻抗測量。
5. 輸出電壓：
CompactStat.h10030電壓高達100V。
6. 可擴展性：
可擴展為雙恒電位儀（需BiStat模塊）；連接石英晶體微天平QCM并組成電化學石英晶體微天平E-QCM；
連接表面等離子共振儀SPR構成電化學表面等離子共振儀E-SPR；控制旋轉圓盤電極RDE和旋轉盤環電極RRDE。
7. USB供電：
CompactStat.h系列所有型號都具有USB供電功能，以實現野外環境下沒有外部電源時依靠電腦進行電化學技術測量。
8. 浮地(Floating)測量功能：
CompactStat.h/Vertex/Ivium-N-stat多通道等系列所有型號都具有(Floating)測量功能，以測量接地樣品， 如橋梁、管道和船舶等。
9. 高輸入阻抗模塊HiZ：
輸入阻抗：>10e15Ω//0.2pF，輸入偏差電流：3fA
10. Wifi模塊：
用于儀器與電腦距離較遠的場合取代USB線，比如使用手套箱時。可以連接多臺儀器或多個通道；
數據儲存于SD卡，電腦斷電時數據也不會丟失。
11. Ivium Cload云管理功能：
只要儀器連接的電腦有互聯網，用戶即可在任意有瀏覽器的終端上登錄IVIUM終端并操作已經開機的儀器，
如手機或平板電腦等設備。
12. 熱電偶模塊TCM-K：
可連接K型熱電偶，通過15針或37真PPE接口將溫度輸入到Ivium軟件的數據中。
13. 光電化學功能：
1) 光電化學模塊ModuLight：
可進行太陽能材料IV曲線、光脈沖和光調制交流阻抗IMPS和IMVS測量。通過軟件的IV曲線擬合，
可計算短路電流(Isc)、開路電壓(Eoc)、大功率點(Pmax)和填充因數(FF)等參數。
LED光源波長段從365nm到940nm。
2) 可調制太陽光模擬器iviSun：
光照度：100,000 lx，光亮度：2,250 lm，輻射光強度：1,075 W/m²；
單獨使用：作為獨立的太陽光模擬器，可手動設置固定光強度；
遙控使用：作為一個可快速調制的光電化學模塊，可與Ivium電化學工作站連用，
同樣可測量太陽能材料的IV曲線、光脈沖和光調制交流阻抗IMPS和IMVS。
14. 多恒電位儀模塊：
MultiWE32模塊既可以同時測量，也可以順序測量多32個工作電極，共用一個參比電極和 一個對電極。
可實現的電化學方法包括： 循環伏安、線性掃描、差分脈沖伏安、方波伏安、計時電流 ，以及交流阻抗。
